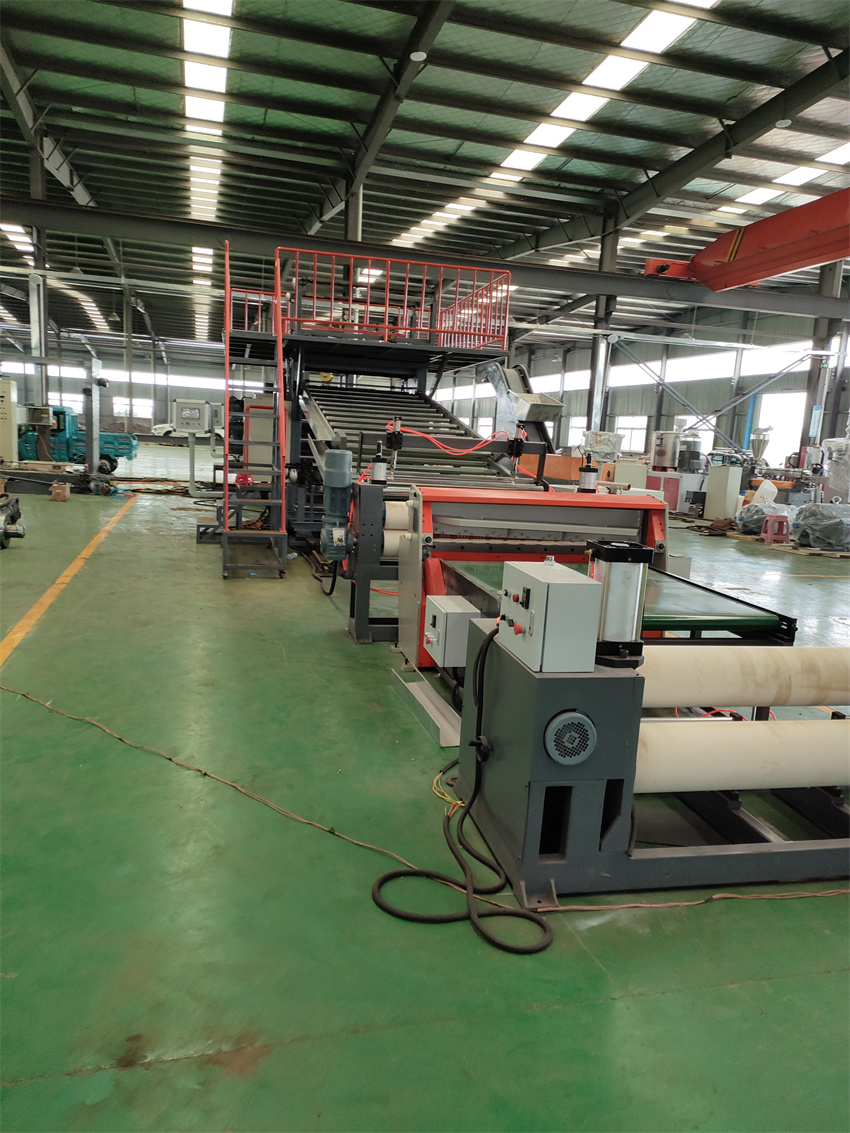

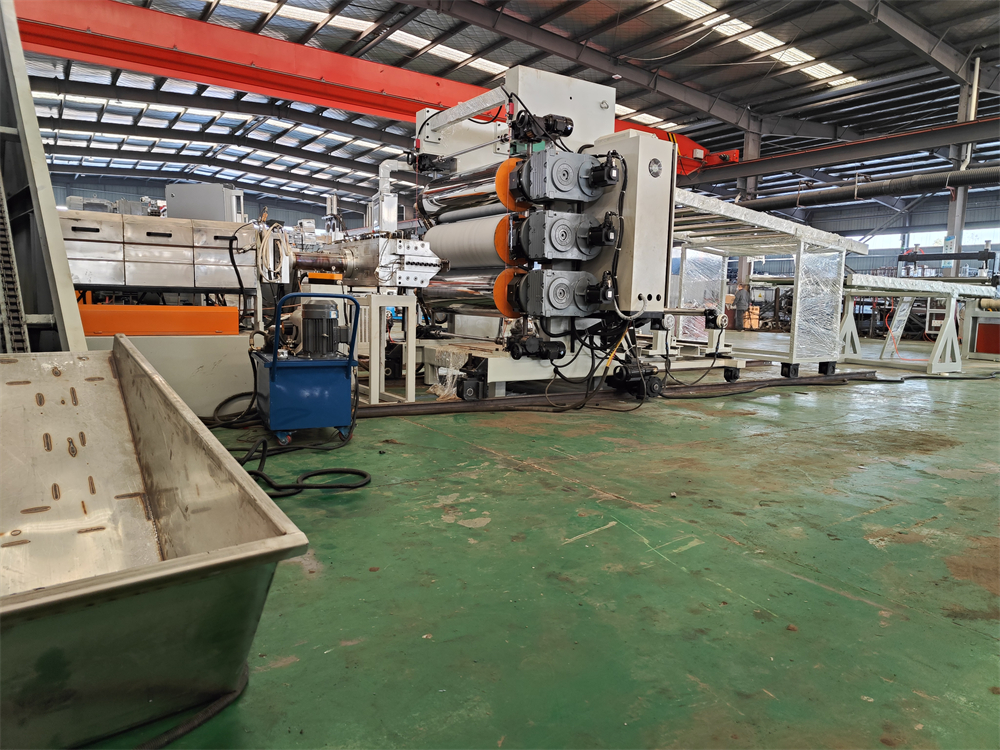

塑料片材代加工_塑料片材代加工_蚌埠佳德智能装备科技有限公司110升密炼机/JDL-180单螺杆片材生产线系统机组技术参数Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色Ⅱ、挤出工艺：(上辅机：自动配料系统）另外报价-------110升密炼机-——自动提升机——锥双喂料机——180单螺杆挤出机——液压板式换网------片材挤出模具-----三辊压光------三辊冷却系统-----托架冷却----二棍牵引-----切边装置----计米器----在线剪板机----下料平台----主机采用：PLC控制Ⅲ、加工物料：POE汽车内饰片材，EVA内饰片材要求：制品宽度：2000mm 制品厚度：1-3mm 物料比重：1.7-2.0 产能：600～900公斤/小时注意事项：取决于客户的配方、工艺、生产条件客户为何购买我们设备，我们价位在行业属于中低价格，我们设备能给客户带来哪里利益，我们设备能给用户带来以下利益：1.特点：这套设备主机是环保型；主机设备不需要接外循环水系统;自带循环冷却统是我公司专利产品，2.齿轮箱冷却采用：采用环保冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统，不用担心长时间使用水冷却会产生水垢把冷却器堵住，导致齿轮箱损坏3.主机水箱冷却系统采用：采用环保冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统4.节能:普通筒体筒体冷却；例如：第5区温度超高；这是电子阀导通；第5区冷却回水就会影响第六区和第四区的温度下降；就会导致第四六区加温；这种情况会一直循环出现；导致电费浪费；我们现在采用环保型就彻底解决这个问题；加我们委托第三方开发温控模块，温控加热系统比同类设备节能:10-20%电费，就是每吨能为客户节省电费10元，每年大概能节约电费3万

二. 技术配置（一）110升密炼机（二）自动翻斗提升机：参数为1、上料电机功率：2.2kw；提升料斗为不锈钢材质，需满足300kg/锅，确保安全。2、将捏炼机捏炼后的团状物料输送至锥双喂料机内（三）锥双强制喂料机：一台 1）电机功率：15kw，采用“三晶或罗宾汉”变频调速器。喂料螺杆：锥形双螺杆强制下料，氮化镀铬处理，表面光洁度高。喂料体：内表面抛光、镀硬铬处理，光洁耐磨。2）喂料斗：内表面抛光、镀硬铬处理，光洁耐磨；采用锁扣式安装防护罩，要求便于更换和维修保养。可推拉式，方便移动。锥双喂料机与单螺杆连接为哈佛式结构（四）JDL-180挤出机1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）: 2 .减速箱冷却系统；1）减速箱冷却系统油泵功率：1.1kw；流量：25升/分钟，采用环保风冷却系统（环保型：公司发明专利号：CN201911312134.6）不需要接外循环水冷却3、主电机：:1）交流电机；功率：90kw“皖南”电机，三晶或罗宾汉变频调速器3、螺杆1）直径：φ180mm；长径比：16:1；材质为38CrMoALA氮化处理，氮化HRC65-70，深 0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；排气孔之前1M长的螺杆表面螺棱喷硬质合金，提高耐磨度。2）螺杆芯部通水冷却；4、料筒1）材质为38CrMoALA氮化处理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II级；2）螺筒采用水冷却；筒体上开槽，盘铜管，通冷却油；螺筒上加防护罩，不锈钢材质；3) 加热区段：采用优质红外线加热器5、水冷却系统1）水泵泵电机功率：3kw；自动控水电磁阀；手动阀用铜闸阀控制；加大水流量，2）采用环保风冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统 6、抽真空系统：1）真空泵功率：3kw；抽真空水箱为不锈钢材质；2）采用环保风冷却系统（环保型：发明专利号：CN201911312115.3）不需要接外循环水冷却，采用闭环循环系统7、液压板式自动换网系统：1）位置：固定位置在机筒出料端和机头之间；3）液压缸、液压站等一套，采用YA-N46抗磨46#液压油；（油品需客户自行采购）（五）片材模具：制品宽度：2000mm 制品厚度：1-3mm 物料比重：1.7-2.0出料有效宽度2150mm；制品宽度2000mm；制品厚度1-3mm，模头材料：P20钢材，采用不锈钢加热棒；模头流面镀硬铬处理。模具两边堵头300mm（六）三辊压光机JDL-2300 《一套》1、机架采用型钢焊接而成，有较高的钢性。整个机架由两件墙板、顶联接板及底座组成，各安装面均经过机械加工，以确保安装精度。形式：直立式2、减速箱、电动机本机采用辊筒独立传动，每个辊筒轴端均配有一传动减速箱，传动平稳、噪音低、效率高，结构紧凑。电动机采用伺服电机，功率：2.9kw×3台;三辊线速度为0-8米分钟3) 辊筒1) 辊筒直径：上辊φ450mm /中辊φ450mm/下辊φ450mm，辊面宽度2300mm2) 辊筒控温水进出口径：11/4”辊筒圆度：0.005mm,辊筒同轴度：φ0.012mm,辊筒表面粗糙度：Ra0.025μm,辊筒外圆表面淬硬HRC55～60,淬硬深度3～5mm；辊筒表面镀硬铬，t=0.08～0.103) 辊筒壁厚：50mm,辊筒轴承组：采用日本NSK耐高温双列圆柱滚子调心轴承,轴承座：结构为剖分式，以便快速更换辊筒。上盖上开润滑孔，方便维护。4、辊筒调距装置1) 辊筒上下采用电动涡轮蜗杆升降。微调为手动，并两端可单独调节，调节范围0-70mm，2) 辊筒间隙调整采用丝杆结构，手动微调，微调范围：1-5mm，刻度盘指示（七）辊筒控温装置（三组/套）模温机 1) 辊筒的控温由水温控制箱来完成,最高控制油温90℃ 2）水泵泵电机功率：1.5kw；自动控水电磁阀；手动阀用铜闸阀控制；加大水流量，

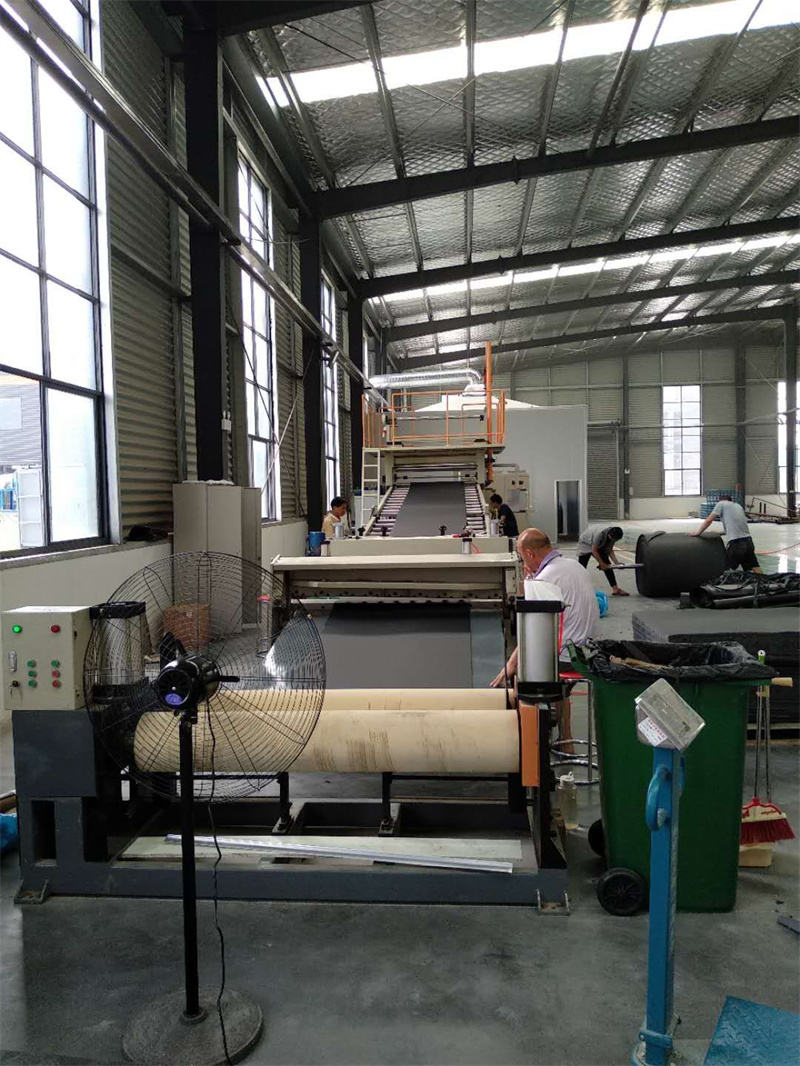

3）采用环保风冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循水 冷却，不用徘外水；采用闭环循环系统（八）冷却牵引切边装置1) 牵引电机功率：1.5kw, 压辊为橡胶辊，主动辊为橡胶辊牵引牵引辊直径：φ150mm牵引被动辊有效提升距离为：50mm 3) 托架总长8米.，分两段，方管结构。过渡冷却辊材质：φ63不锈钢，辊面宽度2300mm4) 两侧两把切刀可有效切除废料，使片材达到所需要的宽度,安装刀片的刀杆上带键槽;方便统一调整刀的角度5) 调节切边刀;托架平台一件;平台宽400mm.平台表面带带防滑;人蹬在上门方便调节刀片;带上下楼梯;带扶手(扶手的颜色为安全色:黄色)（九）二棍输送及缓存托架1）缓存托架，长度：1.5米，宽度：2300mm，2）输送牵引辊，采用：红外线开关；控制切刀及送料速度；速度与主机输送带实现自动联动，实现自动3)输送辊伺服电机功率：1.1kw, 压辊为橡胶辊，主动辊为橡胶辊牵引牵引辊直径：φ100mm，（十）JDL-2300剪板机1) 最大剪板宽度：2200mm.最大厚度：6mm，剪切速度，60次/分。剪板方式：机械剪板，电机功率2.2kw（定制） 2）45度下料平台一件（十一）摩擦收卷机1）摩擦收卷机一套，最大收卷直径 Φ500mm，收卷速度0.6－10m/min采用胀力控制；电机：1.5KW片材代加工 www.mnhnh.com
