PE片材代加工_佳德智能装备有限公司_实力厂家,PE(聚乙烯)片材具有质轻、耐化学性、柔韧性好等特点,广泛用于包装、建材、日用品等领域。以下是其常见配方及生产工艺流程:一、PE片材配方(基础组成)
PE片材配方以聚乙烯树脂为基材,根据性能需求添加少量助剂,典型组成如下:
- 基础树脂(占比90%-98%):
是决定片材性能的核心,常用类型包括:
- 低密度聚乙烯(LDPE):柔韧性好、透明度较高,适合软质片材;
- 高密度聚乙烯(HDPE):硬度高、强度好,适合硬质或半硬质片材;
- 线性低密度聚乙烯(LLDPE):兼具韧性和强度,常与LDPE/HDPE共混使用。
- 助剂(占比2%-10%):
- 增韧剂:如POE(聚烯烃弹性体),提升低温韧性;
- 填充剂:如碳酸钙(降低成本,需表面处理)、滑石粉(改善刚性);
- 加工助剂:如润滑剂(硬脂酸锌,减少熔体摩擦);
- 功能助剂:如抗氧剂(防止老化)、着色剂(色母粒,按需添加)。
二、PE片材生产工艺流程
1. 原料混合
将PE树脂、助剂按比例投入高速混合机,常温下搅拌3-5分钟,使物料分散均匀(若添加粉体填充剂,需延长搅拌时间确保混合充分)。
2. 熔融塑化
混合后的物料加入单螺杆或双螺杆挤出机,通过分段加热(温度根据树脂类型调整:LDPE 150-180℃,HDPE 180-220℃)和螺杆剪切,使物料熔融并形成均匀熔体。
3. 挤出成片
熔体通过T型平口模头挤出,形成连续的熔体片材,随后经冷却辊(或水冷却)快速降温定型,控制片材厚度(通过模头间隙和牵引速度调节,常见厚度0.1-5mm)。

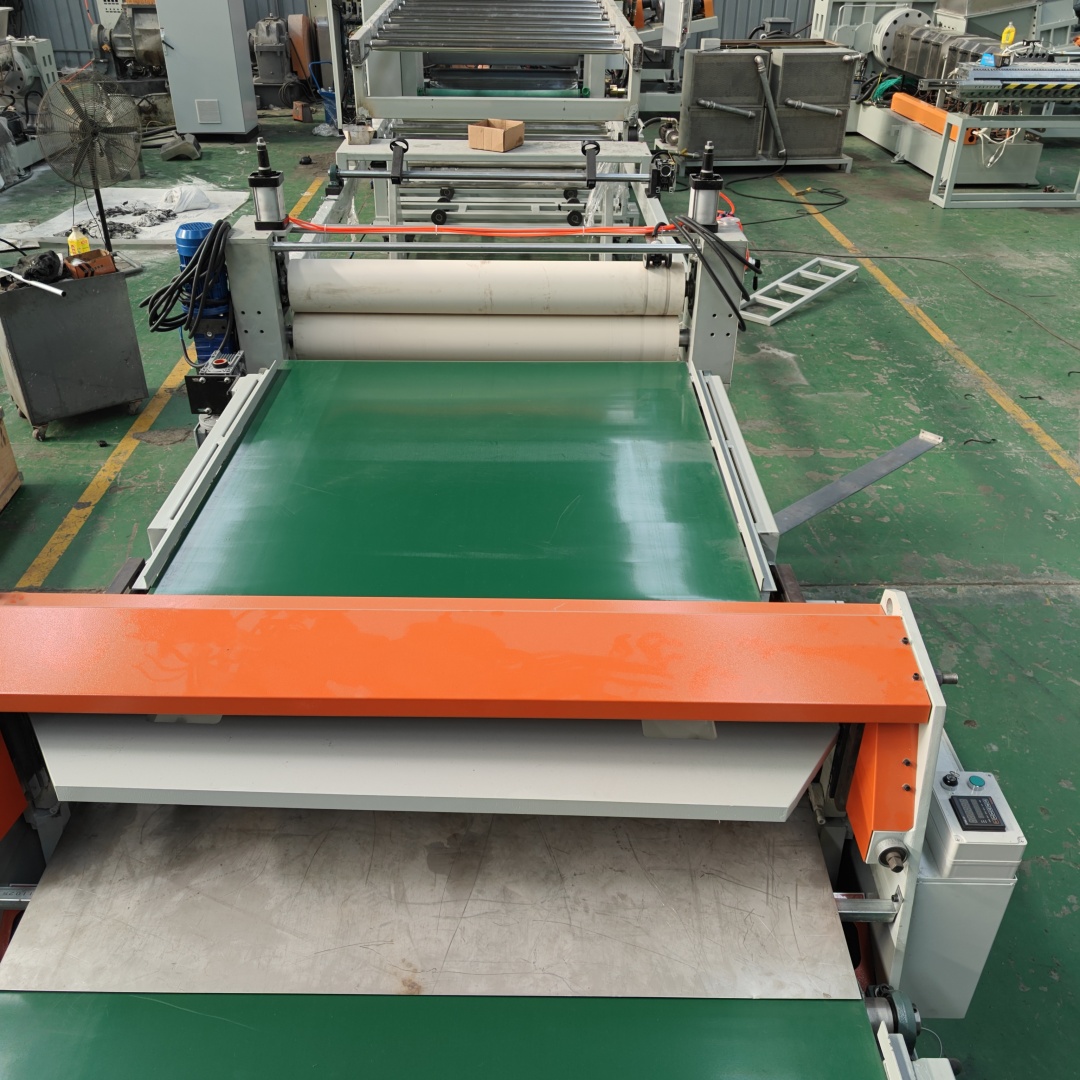

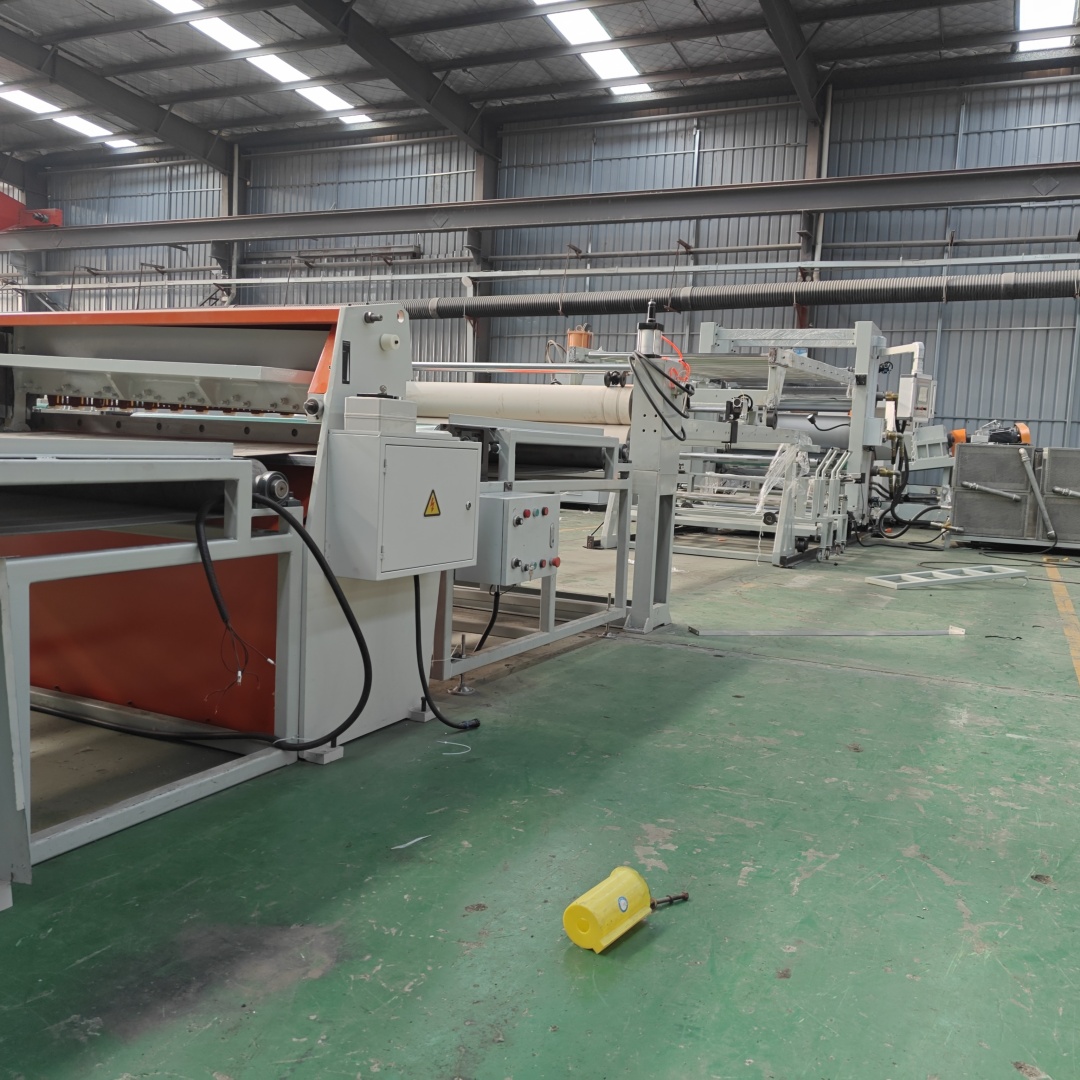

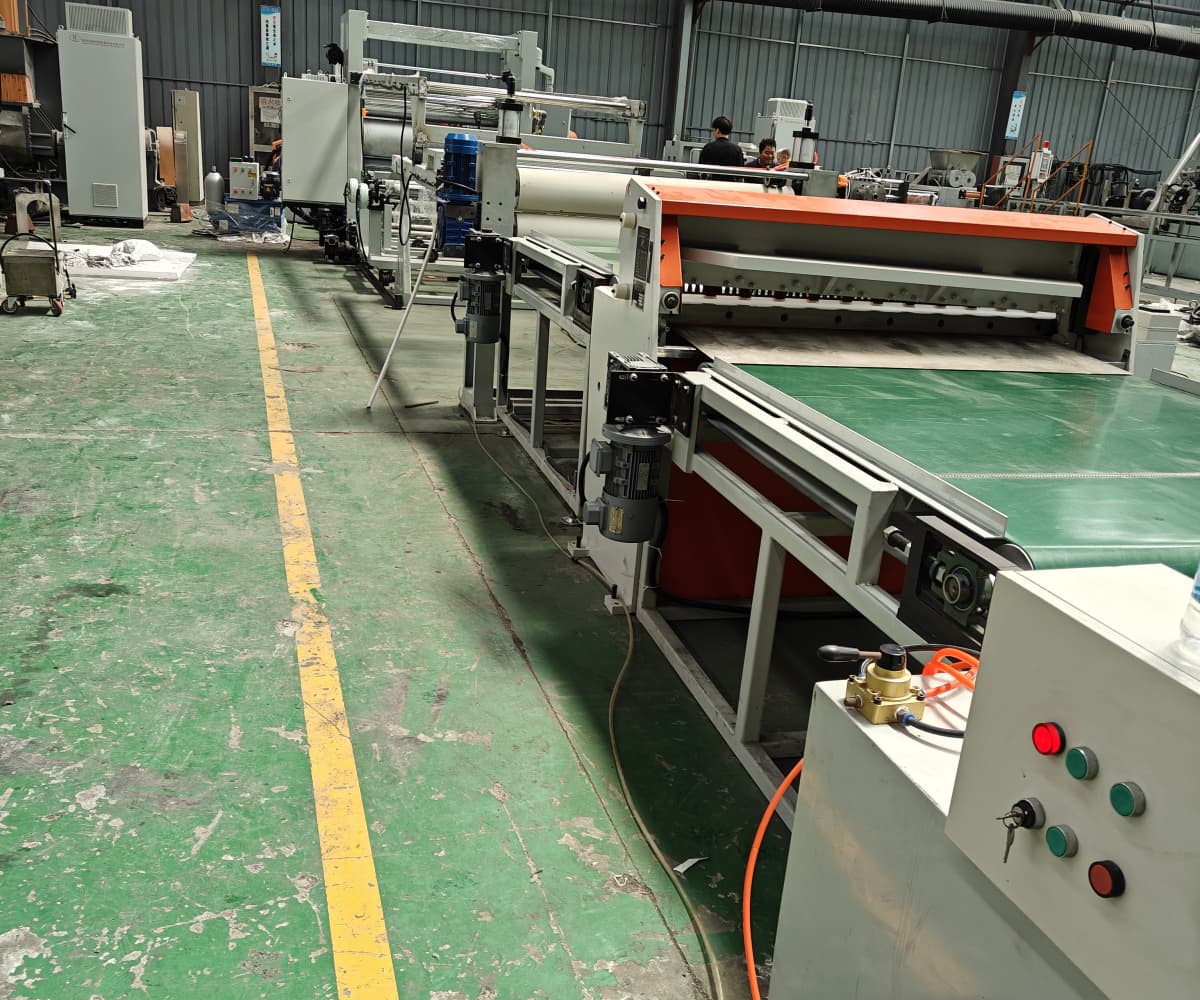

4. 后续加工
定型后的片材经牵引机拉伸、展平,再由收卷机收卷成卷;根据需求可进一步进行裁切、印刷、复合等加工,制成最终产品。
工艺关键:温度控制需稳定(避免局部过热导致降解),冷却速度影响片材结晶度(冷却越快,透明度越好),可根据产品硬度、透明度等要求调整树脂比例和加工参数。
TPE脚垫片材代加工 www.mnhnh.com/contents/441/105.html
TPR片材生产线 www.mnhnh.com/contents/443/106.html
PE导电片材代加工 www.mnhnh.com/contents/443/107.html
塑料片材代加工 www.mnhnh.com/contents/441/108.html
TPE片材代加工 www.mnhnh.com/contents/443/109.html
POE隔音片材代加工 http://www.mnhnh.com/contents/441/110.html
双螺杆造粒机 http://www.bsjdl.com
双螺杆造粒机 http://www.jd59.bsjdl.com/
